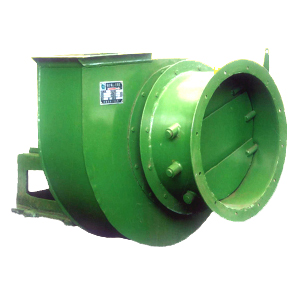

Y5-47離心風機用途
Y5-47型鍋爐離心引風機，是為適應燃用各種煤質并配有消煙除塵裝置的（1t/h~20t/h）工業鍋爐而聯合設計的鍋爐引風機，凡進氣條件相當，性能又相適應者均可先用，但最高溫度不得超過250℃。
Y5-47離心風機結構
風機主要由葉輪、機殼、進風口、傳動部、調節門等部發組成：
機殼：用鋼板焊接成蝸殼整體，N08以上“左”、“右”旋轉通用。
葉輪：由12片材料為16Mn的后傾平板葉片，焊接于弧錐形前盤與平板形后盤中間。
進風口：斂散式進風口制晟整體結構，用螺栓固定于機殼入風口一側。
傳動組：傳動主軸以鋼制成，采用滾動軸承。
調節門：用以調節風量，軸向裝于進風口前，轉動靈活，調節范圍，由全開到全閉，N08以上采用花瓣式，N06以下采用蝶閥式。
Y5-47離心風機型式：
1、引風機制成單吸入，通常機號有N04、5、6、8、9、12、12.4七種。
2、出風口位置以機殼的出風口角度表示。通常“左”“右”均可制成0°、90°、180°三種角度。
3、引風機可制成左旋和右旋轉兩種型式。從傳動部正視風機，凡葉輪順時針旋轉者均稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。
Y5-47離心風機參數：
|
機號 |
轉速r/min |
全壓(Pa) |
流量(m³/h) |
功率(KW) |
電機型號 |
|
4C |
2900 |
990-1451 |
2750-5060 |
3 |
Y100L-2 |
|
4C |
3300 |
1285-1873 |
3130-5750 |
4 |
Y112M-2 |
|
5C |
2900 |
1549-2265 |
5360-9870 |
7.5 |
Y132S2-2 |
|
5C |
2920 |
1265-1844 |
4840-8900 |
5.5 |
Y132S1-2 |
|
6C |
2850 |
3148 |
9110-10200 |
15 |
Y160M2-2 |
|
6C |
2850 |
2148-3148 |
11300-16760 |
18.5 |
Y160L-2 |
|
6C |
2620 |
1824-2658 |
8370-15410 |
15 |
Y160M2-2 |
|
8C |
1820 |
2530 |
13780-15430 |
18.5 |
Y180M-4 |
|
8C |
1820 |
1726-2501 |
17080-25360 |
22 |
Y180L-4 |
|
8C |
1980 |
2050-2991 |
15000-27600 |
30 |
Y200L-4 |
|
9C |
1740 |
2001-2922 |
18780-34550 |
37 |
Y225S-4 |
|
9C |
1820 |
2903-3197 |
19640-29070 |
37 |
Y225S-4 |
|
9C |
1820 |
2187-2736 |
31420-36140 |
45 |
Y225M-4 |
|
12D |
1450 |
2471-3609 |
37100-68250 |
75 |
Y280S-4 |
|
12.4D |
1450 |
2638-3854 |
40940-75330 |
90 |
Y280M-4 |
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
