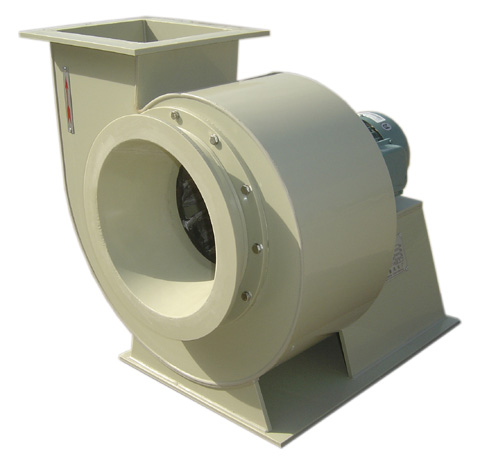

F9-28 I型防腐離心風機--周口市通用鼓風機有限公司

　　F9-28 I型防腐離心風機一般用于鍛冶及高壓強制通風，并廣泛應用于物料輸送，并可用于輸送空氣及五腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度一般不超過80攝氏度，戒指中所含的塵土及硬質細顆粒不大于150毫克/立方。本風機并可用作水泥窖外分解工世、鋼冶煉等特殊場合的使用的高溫風機。

F9-28 I型防腐尾氣離心風機型式：

　　1.本風機為單吸式和雙吸式兩種。機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.214、16、17、18、20、21、22、23、24共20個機號組成。

　　2.本風機又可制成右旋或左旋兩種型式；從電動機（或主軸）一端正視，如葉輪按順時針方向旋轉稱順旋風機，以“順”表示；按葉輪逆時針方向旋轉，稱逆轉風機，以“逆”表示。

　　3.風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。

　　4.風機的傳動方式為A式（機號4-6.3）、D式（機號7.1-16）和F式三種。

F9-28 I型防腐尾氣離心風機結構：

　　風機中的No4~6.3號主要由葉輪、機殼、進風口、支架等組成，風機中No7.1~24號由葉輪、機殼、進風口、傳動組等組成，F(xiàn)式傳動主要由葉輪、機殼、進氣箱、傳動組等組成，本風機亦可根據用戶所需帶調節門。1.9-28I型風機的葉輪有長葉片16片，短葉片16片。

　　2.機殼用普通鋼板焊接成蝸形整體。用于高溫風機可根據溫度情況選擇耐熱材料。機殼亦可制成分體。

　　3.進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

　　4.傳動組由主軸、軸承箱、聯軸器等組成。

　　該風機的流量范圍2200立方-30萬立方/h(單吸) 60萬立方/h(雙吸）壓力范圍350kg/平方--200Kg/平方

F9-28 I型防腐離心風機參數：

機號 №	傳動方式	轉速 r/ min	全壓 Pa	流量 m³/h	內效率 ﹪	內功率 KW	所需功率 KW	電機
12.5	D	960	5164	22200	81.5	31.54	37.8	Y280S-6 45KW
			5158	24980	82.6	34.92	40.9
			5101	27760	82.6	38.36	45.1
			5040	30590	81.0	41.80	49.2
			4917	33300	81.1	45.32	53.2	Y315S-6 75KW
			4884	36093	80.0	48.87	57.0
			4799	38870	78.3	52.31	61.5
			4689	41732	76.4	55.58	65.8
14	D	960	5530	34289	81.5	55.89	69.02	Y325S-6 75KW
			5528	35107	82.6	61.73	72.13
			5460	39076	82.6	67.84	74.09
			5309	42943	82.0	73.64	87.37	Y315M-6 110KW
			5288	46832	81.1	80.21	94.68
			5181	50743	80.0	85.92	102.7
			5063	54681	78.3	92.74	107.8
			4998	59303	76.4	99.05	110.3

機號 №	傳動方式	轉速 r/ min	全壓 Pa	流量 m³/h	內效率 ﹪	內功率 KW	所需功率 KW	電機
16	D	960	7335	46580	81.5	110.5	129.3	Y355M-6 160KW
			7318	52381	82.6	122.0	142.8
			7229	58277	82.6	133.7	156.6
			7121	64098	82.0	146.6	170.4	Y355M-6 250KW
			7001	69903	81.1	157.5	184.5
			6864	75701	80.0	169.2	198.2
			6709	81503	78.3	181.4	212.6
			6596	87425	76.4	194.4	227.8
17	D	960	7703	55933	81.5	148.8	170.7	Y355M-6 220KW
			7728	62952	82.6	164.6	188.9
			7630	69931	82.6	179.4	207.6
			7493	76901	82.0	192.1	220.1
			7381	83872	81.1	209.3	243.2	Y355M-6 280KW
			7291	90995	80.0	225.7	262.8
			7106	97872	78.3	242.4	283.3
			6910	104831	76.4	258.1	303.8

機號 №	傳動方式	轉速 r/ min	全壓 Pa	流量 m³/h	內效率 ﹪	內功率 KW	所需功率 KW	電機
18	D	730	5517	50594	81.5	86.17	100.8	Y355S-8 185KW
			5505	57193	82.6	95.42	111.6
			5442	63692	82.6	104.6	122.1
			5357	69795	81.0	114.0	133.2
			5278	76692	81.1	123.8	144.9
			5175	82390	80.0	132.9	155.5
			5061	88689	78.3	142.6	166.9
			5001	94989	76.4	152.8	178.7
20	D	730	6300	69170	81.5	146.1	Y355S-8 220KW

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
