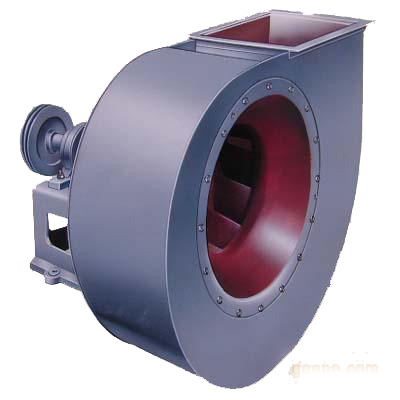

          C4-73排塵離心通風機

        • C4-73排塵離心通風機生產廠家: 周口市通用鼓風機有限公司(原周口風機廠)
        • 產品貨號: 201473164229832
        • 上架時間: 2014年01月02日
        • 風機單位:
        • 風機規格: 參見商品介紹
        • 產品熱度:
        • 服務期限: 0
        • 瀏 覽 量: 已有人關注
        ( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明,我們的專業客服人員會根據您的需求為您選型。)
        • C4-73排塵離心通風機介紹

        產品詳情

        風機壓力: 高壓風機 氣流方向: 離心風機
        材質: 鐵殼風機 用途: 管道風機
        性能: 耐磨風機 類型: 引風機
        型號: C4-73-11型排塵離心通風機 產品別名: C4-73-11型排塵離心通風機



        產品主要特點:



        C4-73排塵離心通風機用途:
        C4-73-11型離心通風機為排送含有塵埃,木質碎屑,細碎纖維等氣體的專用設備,也可作為一般通風用。(如排送硬質顆粒時必須在風機進口前加除塵裝置)。
        二、風機的結構形式
        C4-73-11型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
        葉輪部分由12個后傾的機翼形葉片,曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳鋼板制造。
        機殼做成整體,葉輪的安裝,拆卸由機殼的一側進行。
        進風口做成整體,裝于風機的側面。與軸平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。
        傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。風機可制成右旋轉和左旋轉兩種形式。從皮帶輪一端正視,葉輪按順時針方向旋轉,稱為右旋轉風機,以“右”表示。按逆時針旋轉,稱為左旋轉風機,以“左”表示。
        風機的出口位置,以機殼的出口角度表示,調節范圍在0度—225度之間,間隔45度。出廠時均做成一種形式,使用單位根據需要再安裝成所要求的角度。訂貨可不需注明。
        風機采用三角皮帶傳動,如用戶在壓力與流量上有改變的要求時,可根據性能表上的規定自行調整。
        C4-73排塵離心通風機選擇應用
        一、風機的性能
        風機的性能以風機的流量、全壓、主軸轉數、軸功率和效率等參數表示之,而各參數間又存在著一定的關系,如下表:
        風機性能參數的關系式  表1

        注:
        注腳符號“2”,表示已知的性能及其關系參數。
        注腳符號“1”,表示所求的性能及其關系參數。
        風機性能一般均指在標準狀況下的風機性能,無論技術文件或定貨要求的性能除特殊定貨外,均按標準狀況為準。
        標準狀況系指:
        大氣壓力P=760mmHg。
        大氣溫度t=20℃,相對溫度X=50%的空氣狀態。
        空氣比重r=1.2kg/m3。
        落體加速度g=9.8m/sec2。
        此時空氣密度=r/g=0.1223kg·sec2/m4。
        所需功率按下式求出:
        N=
        式中:Qs:流量m3/sec H:風機全壓Pa η:全壓效率 ηm:容量系數 按表3
        表2


        改變比重Υ轉數n時的換算式

        改變轉數n,大氣壓力P,氣體溫度t時換算式

        Q1/Q2=n1/n2
        H1/H2=(n1/n2)2·Υ1/Υ2
        N1/N2=(n1/n2)3·Υ1/Υ2
        n1=n2

        Q1/Q2=n1/n2
        H1/H2=(n1/n2)2·P1/P2·(273+t2)/(273+t1)
        N1/N2=(n1/n2)3·P1/P2·(273+t2)/(273+t1)
        n1=n2


        傳動方式

        機械效率

        電機直聯傳動
        聯軸器直聯傳動
        三角皮帶傳動
        (滾動軸承)

        1.00
        0.98
        0.95

        表3


        電動功率KW

        電機容量安全系數K

        0.5以下
        >0.5-1
        >1-2
        >2-5
        >5

        1.5
        1.4
        1.3
        1.2
        1.15


        C4-73型離心性能參數
        機號 轉速 配用電機 流量 全壓
        (No) (r/min) (Kw-P) (m³/h) (Pa)
        3.6C 4000 7.5-2 4250-7760 3138-1863
        3150 4.0-2 3100-5750 1863-1127
        2500 2.2-2 2640-4870 1225-735
        2240 1.5-2 2380-4350 1029-588
        1800 0.75-4 1930-3510 637-392
        1600 0.75-4 1725-3150 490-294
        4.5C 3550 41685 7400-13500 3922-2255
        2800 7.5-2 5800-10500 2451-1422
        1800 2.2-2 3700-6800 980-588
        1400 1.1-4 2900-5300 608-362
        5.5C 2800 41692 10600-19350 3667-2177
        2240 41945 8400-15350 2314-1372
        1800 5.5-2 6800-12400 1471-872
        1400 41700 5260-9650 902-539
        1120 1.5-2 4220-7700 578-343
        注意:訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)貏e標注。
