一、概述

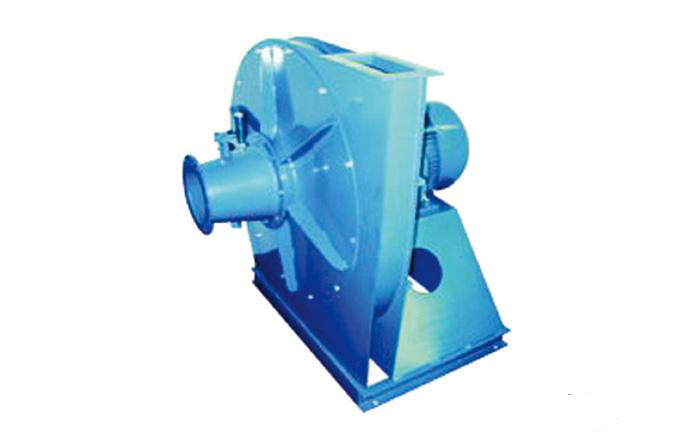

XQⅠ型、XQⅡ型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可作為各種化鐵爐、熔爐、鍛冶爐的鼓風機，也適用于輸送空氣及無腐蝕性，不自然，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大于150mg/m3。

二、型式
該型風機有XQⅠ№4.8A、XQⅠ№5.4A、XQⅡ№4.7A共計三種機號。
風機制成單吸入，有順時針旋轉和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示，葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。風機出口位置以機殼出口角度表示，“順”“逆”風機均可制成0°、45°、90°、135°、 180°五種角度。
該型風機傳動方式為A式電動機直聯傳動。
三、結構特點
XQⅠ型、XQⅡ型風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。
1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。
2、葉輪組：葉片為前向彎曲葉型，葉輪成型后經靜、動平衡校正，因此運轉平穩可靠。
3、進風口：用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
四、性能與選擇
風機性能一般均指在標準狀態下輸送氣體的性能。XQⅠ型、XQⅡ型風機性能表中的性能參數是按溫度t=20℃，大氣壓力P=101300Pa， 空氣密度ρ=1.2kg/m3狀態下的進行計算的。若使用條件與上述條件不符合，性能參數應按相關公式計算。
五、安裝與調試
1. 安裝前，應對風機各部件進行全面檢查，機件是否完整，各部聯接是否緊密，葉輪與機殼的旋轉方向是否一致，主要機件有無損傷，傳動是否靈活等，如發現問題，應立即予以修好和調整。
2. 安裝時，注意檢查機殼內不應有掉入、遺留的工具和雜物等。在一些接合面上，為了防止生 銹，減少拆裝困難，應涂上一些潤滑脂或機械油。風機機座與地基結合面及進、出風口管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。3. 風機安裝后，用手或杠桿試撥動葉輪，檢查是否有過緊，或與固定部分碰撞現象，發現過緊或碰撞之處必須調整好。

4. 風機的試運轉
全部安裝完畢在總檢合格后，方能進行風機試運轉，為了防止電機因過載燒毀，在風機啟動和試運轉時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，然后逐步開啟閥門直到規定的工況為止。如無異?，F(xiàn)象發生，方可正式使用。

通風機所選用的功率，系指在特定工況下，如機械損失和應有的儲備量而言。在運轉過程中嚴格控制電流，不得超過電機額定值，否則會燒毀電機。

六、風機的維護、保養
為了避免由于維護不當而引起人為故障發生，預防風機及電機各方面自然故障的發生，確保風機的正常運轉，充分發揮設備的效能，延長風機使用壽命，必須加強對風機的維護。

1. 維護工作注意事項
(1) 只有風機設備完全正常的情況下方可運轉。
(2) 如果風機設備在檢修后開動，則應注意風機各部位是否正常。
(3) 定期清除風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。

(4) 為了確保人身安全，風機的維護必須在停車時進行。

2. 風機正常運轉中的注意事項
(1) 在風機的開車、停車或運轉過程中如發現不正常現象時，應立即進行檢查。

(2) 對于檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即停車進行檢修。

七、風機主要故障及原因

1. 風機振動劇烈
(1) 機殼或進風口與葉輪摩擦；
(2) 機座的剛度不夠或不牢固；
(3) 葉輪鉚釘松動或軸盤變形；
(4) 葉輪軸盤孔與軸配合松動；
(5)機殼與機座聯接螺栓松動；
(6) 風機進出口管道安裝不良，產生共振；
(7) 葉片磨損，葉片上有積灰、污垢，軸彎曲使轉子產生不平衡。

2. 電動機電流過大和溫升過高
(1) 開車時進氣管道內閥門未關嚴，即帶負荷啟動；
(2) 流量超過規定值，或風管漏氣；
(3) 風機輸入的氣體密度過大或溫度過低使壓力過大；
(4) 電動機輸入電壓過低或電源單相斷電；

八、訂貨須知
訂貨時須注明風機的型號、機號、轉速、流量、壓力、出風口角度、旋轉方向及電機型號、功率。
風機進口調節門根據用戶的實際需要可選配，但須在訂貨合同中注明

九、風機性能表

十、外形及安裝尺寸
