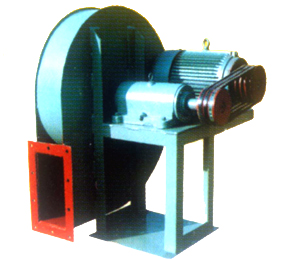

GY6-41型鍋爐離心風機，是為適應燃用各種媒質并配有消除塵煙裝置的0.5t/h--10t/h工業鍋爐而設計、最高全壓效率高于80％的新系列低噪聲風機，凡進氣條件相當，性能相通均可使用。
1、出風口位置以機殼的出風口角度表示。
2、引風機一般可制成順時針和逆時針旋轉兩種型式。
3、風機的結構 通、引風機均由葉輪、進風口、機殼等部件組成。軸承箱為整體結構，機油潤滑冷卻，懸臂式支撐，皮帶輪、聯軸器在軸承外側。
4、風機的傳動方式為：引風機采用C式或D式傳 動，8.5號以下鍋爐鼓風機采用A式傳動。 引風機應配裝調節門。 風機葉輪，采用后傾式圓弧葉片，輪蓋為弧錐型曲面與流線型進風口搭接組合全部采用模具沖壓工藝，使風機機油氣動性能好，不易積灰、噪聲低、質量穩定等優點。
GY6-41型鍋爐離心風機，是鍋爐通、引風機的換代產品。 GY6-41型鍋爐離心風機所用的設計方法：選擇合適的風機型式，合理的風機工況，優選流型，合理組織氣源，精心設計葉型，增大風舌間隙，適當降低風機轉速，改進蝸殼設計，凈化來流及盡量減少二次流損失等設計原則，采用有限差分法計算進風口和葉輪輪蓋型線，并以葉輪進口處氣流順暢均勻作為優化判據進行了風口優化設計。再結合原有的風機葉輪、蝸殼等優化設計方法，綜合葉輪、蝸殼、進風口三者一體化的優化設計程序，得出氣動略圖曲線，實踐證明，它既能保證風壓、風量，又能保證較高的效率、較低的比噪聲和較小的風機尺寸。
|
機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
(No) |
(r/min) |
(Kw-P) |
(m³/h) |
(Pa) |
|
3.55C |
2950 |
1.5-2 |
2962-841 |
588-1448 |
|
4C |
3450 |
3.0-2 |
3996-1355 |
1893-2676 |
|
4.5C |
3250 |
5.5-2 |
5522-2574 |
2058-2873 |
|
2925 |
4.0-2 |
4970-2317 |
1667-2327 |
|
|
5.4C |
2900 |
41945 |
8901-4350 |
2491-3240 |
|
2600 |
7.5-2 |
7980-3900 |
2002-2604 |
|
|
7.1C |
2200 |
18.5-4 |
15819-8171 |
2454-3283 |
|
2100 |
41744 |
15100-7800 |
2236-2991 |
|
|
1915 |
41947 |
13770-7113 |
1859-2487 |
|
|
9C |
1965 |
13606 |
28719-14866 |
3145-4208 |
|
1750 |
41759 |
25630-13239 |
2495-3338 |
|
|
1640 |
41751 |
24019-12407 |
2191-2931 |
|
|
10C |
1600 |
13606 |
32144-16604 |
2575-3444 |
|
11.2D |
1480 |
16528 |
41773-21578 |
2764-3697 |
|
20180 |
41773-21578 |
3055-4086 |
